无热吸附式压缩空气干燥器

空气处理量:1~500Nm³/min

工作压力:0.6~1.0MPa(可根据用户要求提供1.0~3.0MPa的产品)

空气进口温度:≤45℃(Min 5℃)

成品气露点:-40℃~70℃(常压露点)

切换时间:10min(可调)

额定功率:100W

进出空气压降:≤0.021MPa

再生消耗气量:≤12%额定处理量

再生方式:无热再生

电源:AC 220V/1P/50Hz

环境温度:≤45℃


产品详情

  无热吸附式压缩空气干燥器(无热吸干机)再生干燥器是一种吸附式干燥净化装置,它的作用是通过变压吸附净化原理,清除空气中水份,从而达到干燥空气的目的。无热再生干燥机利用吸附剂多孔表面可选择吸附某些组分特性,把空气中水份吸附在吸附剂空穴中,从而清除空气中的水份。当吸附剂工作了一定时间后,吸附剂将达到饱和吸附平衡,需要用接近常压的干燥气体对吸附剂再生,以恢复吸附剂的吸附能力。由于吸附剂能吸附-再生循环使用,使得无热再生干燥机能连续安全可靠运行。

无热再生干燥机主要由下列设备组成:两只交替使用的吸附塔,一只消音器、一套切换阀门,一套控制系统及气源处理单元。



技术特点

◇ 采用安全可靠的控制元件,保证控制器输出信号安全准确的到达指令目标。

◇ 采用微电脑控制,数码显示两塔交替运行状态。

◇ 保证成品气露点稳定可靠,能耗低。

◇ 结构简洁大方,人性化设计,便于操作与维护。

◇ 多种故障报警功能。

◇ 先进的可变程序、运行稳定、可靠。

◇ 可配备RS485/RS232联动接口。可进行远程通讯、集中监控和空压机联控。



技术指标

空气处理量:1~500Nm³/min

工作压力:0.6~1.0MPa(可根据用户要求提供1.0~3.0MPa的产品)

空气进口温度:≤45℃(Min 5℃)

成品气露点:-40℃~70℃(常压露点)

切换时间:10min(可调)

额定功率:100W

进出空气压降:≤0.021MPa

再生消耗气量:≤12%额定处理量

再生方式:无热再生

电源:AC 220V/1P/50Hz

环境温度:≤45℃

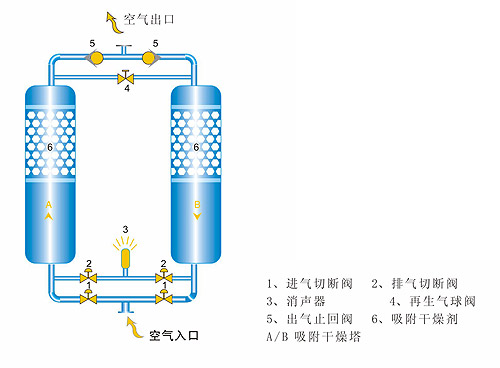

系统流程图

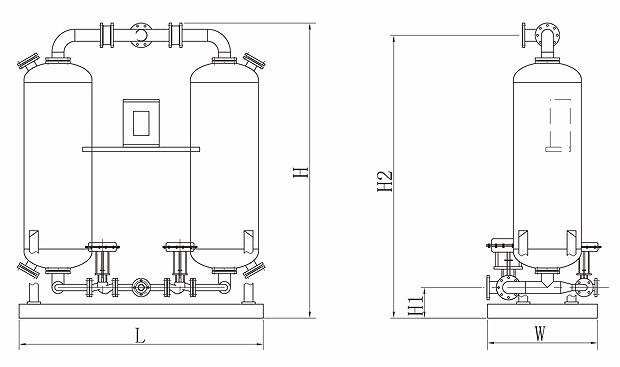

产品结构图


技术参数表

型号
  项目

ZLD-1

ZLD-3

ZLD-6

ZLD-10

ZLD-12

ZLD-15

ZLD-20

ZLD-30

ZLD-40

ZLD-60

ZLD-80

ZLD-100

ZLD-150

ZLD-200

空气流量
  (Nm³/min)

1

3

6

10

12

15

20

30

40

60

80

100

150

200

空气接
  管口径
  DN(mm)

25

32

40

50

50

65

65

80

100

125

150

150

200

200

电源

AC220V/50Hz


  形
  尺
  寸(mm)

长L

960

1090

1360

1360

1440

1600

1920

1940

2300

2300

2650

2750

3000

3200

宽W

380

420

610

610

700

800

850

880

990

1000

1000

1090

1200

1350

高H

1300

1300

1580

1780

2000

2150

2290

2550

2660

2850

3250

3080

3210

3300

进口高H1

110

160

210

210

230

240

240

240

280

360

360

360

400

400

出口高H2

1210

1210

1500

1700

1930

2040

2200

2400

2550

2750

3100

3000

3120

3210

设备净重(kg)

235

460

630

840

900

980

1380

1810

2300

2700

3350

4300

5000

6350
